产品代码：J20201，目录编号：2501，新目录编号：25001，属中学物理实验仪器产品做几何光学的多种演示实验。

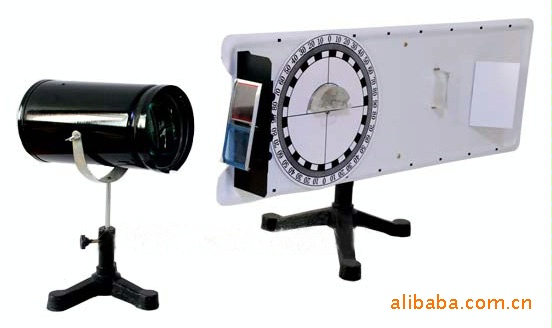

光具盘主要用途是作几何光学的各种演示．其构造有矩形光屏，屏面漆成白色，便于显示光路．上部边缘有刻度，每格为8cm．四周是遮光板，内部漆成黑色．镀铬金属杆用来悬挂光学元件．圆形光屏的屏面漆成白色，边缘有刻度，每格为10度，可挂在金属杆上自由转动，不用时可取下．弹簧夹在圆形光屏上，用以夹持光学元件．遮光插片可插于遮光板上六个矩形缝中(中间一条除外)，用以改变光线的条数．红蓝滤色片插于遮光板矩形缝中时，可产生红蓝光线各三条，中央仍为白色光线．反光镜架上有六个圆孔，可安装反光镜．反光镜可使由矩形孔射入的光线经镜面反射．转动反光镜时能将光线以各种不同的方向射到光屏．所附的其余光学元件有：不等边五边形玻璃砖一件；等腰直角棱镜一件；半圆柱玻璃砖一件；大小双凸柱透镜各一件(焦距分别为16、8cm)；双凹柱透镜一件，焦距为8cm；凹柱面镜一件，焦距16cm；平面镜(连胶木架)．每个光学元件，都有专用镜架或利用圆形光盘上的弹簧夹固定于光屏上． 　

　用强平行光源照射光具盘矩形缝，适当调节光屏位置即显示出七条清晰的平行光线．根据实验的要求安放光学元件及附件(遮光板、滤色片等)，就可做多种实验．如将激光束通过短焦距(约5~10mm)的扩束透镜后，作平行光源，效果更好一些． 　　用光具盘可作光的反射、折射、面镜和透镜的成象等多种实验．

主要技术指标
矩形光盘：面积T34×244mm。

圆形光盘：直径300mm，最小刻度1°。

梯形玻璃砖：下底90mm，高25mm，厚15mm，底角60°和45°。

等腰直角棱镜：底90mm，高45mm，厚15mm。

半圆柱透镜：90×45×15mm。

大双凸柱透镜：110×30mm，f＝160±5mm。

小双凸柱透镜：60×30mm，f＝80±3mm。

小双凹柱透镜：60×30mm，f＝－80±3mm。

凹柱面镜：100×30×2mm，f＝160±5mm。

凸柱面镜：110×30×2mm，f＝－160±5mm。

大平面镜：90×15×2mm。

小平面镜：52×11×2mm（四只）。

漫反射镜：90×30×3mm。

滤色透光玻璃：60×50×2mm（红、蓝）。

平行光源：光源灯泡功率≥40W，不平行度偏差≤2mm。
